Как Вставить Карту Тонера На 3100 Mfp
- Xerox Phaser 3100 MFP. 2 года назад. Как правильно вставить карту тонера в принтер? Подписаться на тему Заказать запчасть Заказать ремонт. 2 года назад. Показано на рисунке.
- Главная » 2016 » Сентябрь » 8 » Заправка и сброс картриджа Xerox phaser 3100 MFP. Заправка и сброс картриджа Xerox phaser 3100 MFP. Для заправки картриджа Xerox phaser 3100 MFP необходимо: открутить винты с левой стороны картриджа. Подойдет тонер от Xerox PHASER 3120 или Samsung ML-1710 БУЛАТ. Но главная проблема не в этом. В последнее время производители оргтехники, в том числе и Xerox, разными способами пытаются защитить свои картриджи от возможности их заправки, после установки заправленного картриджа мы сталкиваемся с неожиданной неприятностью: на дисплее Xerox 3100MFP появляется сообщение 'Установите карту тонера'. Работа устройства блокируется.
Mfp 3100 Вставьте Карту Тонера. Поставить Xerox Phaser 3100 MFP. Так можно сбросить сообщение 'Тонер пуст, переместить, ОК?' При помощи самодельной карты оригинал в разделе. Заправка картриджа Xerox MFP 3100 v.2.05a прошивка - Продолжительность: 1:33 Валерий Лукашук 31 299 просмотров.
Прежде чем ломать аппарат (это касается не только Ксерокса 3100, но вообще любого аппарата), тщательно все обдумайте: что Вы будете делать, в какой последовательности и зачем и, самое главное: что Вы будете делать, если все пойдет не так, как задумано. Оглавление: Что такое Xerox 3100 и с чем его едят? В настоящее время многие производители практикуют продажу чужих разработок (абсолютно законно, на договорной основе) под своими торговыми марками. Xerox давно пользуется данной методикой. Компания Xerox не занимается разработкой аппаратов малого класса, а договаривается с другими производителями. Не стал исключением и многофункциональный аппарат Xerox Phaser 3100MFP/S. Так же существует версия данного аппарата с опциями факса и автоподатчика Xerox Phaser 3100MFP/X.
Есть сведения (к сожалению официальных подтверждений пока не найдено), что эта модель является клоном аппарата Sagem MF5462 / MF5482n. Кроме Xerox'a выпуском данного МФУ под своими торговыми марками заинтересовались и другие фирмы. Так, например, в природе существуют: Ricoh Aficio™SP 1000S/SP 1000SF, OKI B2500/2520/2540 MFP (появились новые модели OKI MB260), Konica-Minolta pagepro 1480MF. Возможно, есть и другие клоны. Все эти аппараты имеют одну и ту же основу. Но различия у них не только в оформлении и программной части. Есть отличия и по «железу».

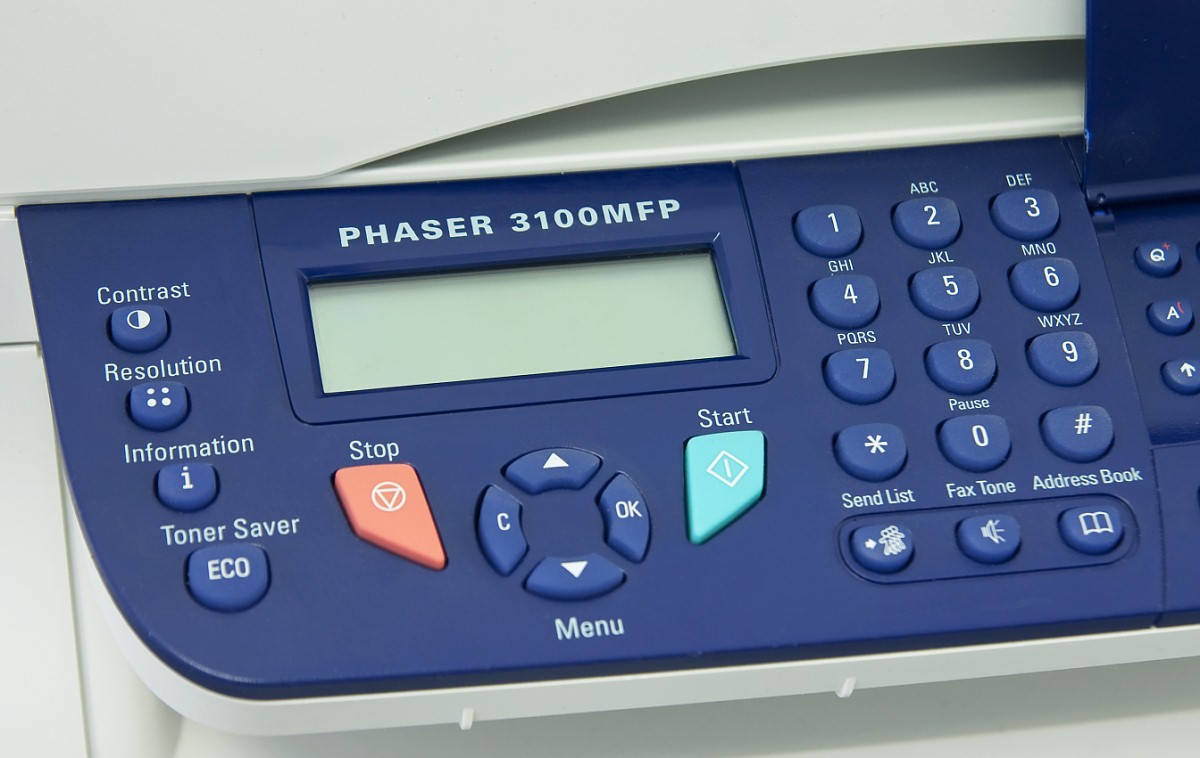

Здесь мы возьмем за базовую модель Xerox Phaser 3100MFP/S, как наиболее распространенную из этой линейки МФУ на момент написания статьи. Этот аппарат подкупает относительно низкой ценой. В описаниях присутствуют очень неплохие характеристики. Но у него (как и его братьев по разуму) есть серьезный недостаток, с точки зрения отечественного пользователя: слишком дорогие расходные материалы. Вы приобрели данный аппарат, распаковали и начали пользоваться.
Прошло некоторое время и аппарат начал жаловаться: «Мало тонера». А немного погодя вообще заблокировался с сообщением: «Тонер пуст» (интересный момент: это не «корявый перевод», в англоязычном меню присутствует фраза «Toner empty», хотя как черный порошок может быть пустым?:) ). Вот тут начинается самое интересное. У Вас есть 4 пути. Купить новый оригинальный картридж.
Купить оригинальный заправочный комплект (бутылка тонера и смарт-карта). Купить совместимый тонер и совместимую смарт-карту (продаются по отдельности). Перепрограммировать некоторые микросхемы памяти на плате форматера и заправить картридж совместимым тонером. В первом и во втором случаях у Вас сохраняется гарантия от производителя. В третьем случае эта гарантия под вопросом, хотя в сервисных центре вряд ли смогут доказать, что дефект появился из-за использования смарт-карты. Четвертый случай однозначно лишает Вас гарантии производителя, так-как сопряжен со вскрытием и изменением электронной и программной части аппарата. Правда у Ricoh Aficio™SP 1000S/SP 1000SF есть еще один вариант.
В пользовательском меню аппарата можно отключить блокировку по требованию смарт-карты (что ни в коей мере не лишает Вас гарантии производителя). Первые 3 варианта с технической точки зрения не представляют собой ничего сложного и для дальнейшего рассмотрения мало интересны: ) Если у Вас присутствуют: любознательность, здравый смысл, мозги и «прямые» руки, Вы можете попробовать 4-й вариант. О нем и пойдет речь. Теоретическая часть Итак, немного теории. В аппарате применены 3 микросхемы памяти, которые отвечают за работу счетчиков. На фотографии изображена плата форматера Xerox Phaser 3100 MFP/X. Изображения микросхем, о которых пойдет речь, увеличены.
Плата форматера Xerox Phaser 3100 MFP/S отличается тем, что на ней не разведена схема факса. Флеш-память 29LV160. Располагается почти по центру платы форматера.
Как Вставить Карту Тонера На 3100 Mfp Картридж
Маркировка может быть иная, но суть одна и та же. Это флеш-память на 16 Мбит (2 Мбайт 1 слово = 1 байт = 8 бит) с верхним загрузчиком, напряжение питания 3,3 вольта. Корпус TSOP48. В ней содержится микропрограмма, управляющая работой аппарата.
Так же эта микропрограмма говорит аппарату: как вести учет сканов, отпечатков, ошибок, расхода тонера и т. Если есть желание немножко программировать, обзаводитесь серьезным программатором и, самое главное, панелькой для микрухи. Дамп для этой микросхемы (версия ПО 2.05w) есть на странице Загрузки. Даташит на одну из разновидностей (однажды встречалась на плате форматера) данной микросхемы можно скачать здесь. Опускаем взгляд чуть ниже и чуть левее. Обнаруживаем восьминожку в корпусе SOIC-8.
Даташит на этот чип производства Atmel лежит здесь. Это 2х-проводная 16 кбит память, поддерживает протокол i2c. В ней содержатся счетчики аппарата.
На платах форматера встречаются в основном микросхемы производства STMicroelectronics и Atmel. Не пугайтесь, если Вы увидите чип с надписью вида «ATMLH93616B». Это тоже 24С16 производства Atmel. Для того чтоб ее прочитать/запрограммировать требуется достаточно простой JDM-совместимый программатор (схем которого в интернете великое множество, однако, популярная схема «на двух резисторах» Вам может не подойти). Для пайки подойдет обычный 40-ваттный паяльник, но в этом случае потребуется зоркий глаз и твердая рука: ) Лучше, конечно, для таких целей использовать паяльную станцию, ибо малый паяльный опыт отрицательно сказывается на состоянии печатной платы в целом и целостности печатных проводников в частности; ) Хотя если вместо пальцев кривульки, то и паяльной станцией можно прожечь дыру: -D Еще одна микросхема памяти находится в левом нижнем углу платы форматера.
93AA46B в корпусе DIP-8. Встречается так же ATMLU93846D производства Atmel. Представляет собой 3х-проводную память объемом 1кбит. Может работать в 8-и и 16-битном режиме. В нашем аппарате она работает в 16-битном.
Питается 5-ю вольтами, что позволяет заменить ее на 93LC46 и даже на 93C46. Различия Вы можете посмотреть по даташиту. Но заменять на 93C46 все-таки нежелательно. Не просто так Ксерокс низковольтной микросхеме отдает целых 5 вольт.
В ней содержится так называемая корзина — счетчик, который, например, дает информацию «тонер заканчивается». Так же там дублируются критические ошибки, например, печные. При включении аппарата процессор читает 24С16 и 93AA46B. Сопоставляет информацию и дает соответствующий сигнал аппарату. Очень распространено заблуждение, что закоротка 1й ножки этой микросхемы на 4ю блокирует ее от записи. Такая закоротка всего-навсего создает на выходе чипа постоянный логический уровень, соответствующий тому, что есть на 1-й ноге (логическая «1»).
При включении аппарат читает ее содержимое и, если обнаруживает неладное (закоротка 1-4 или м/с заполнена FFh), он переписывает ее заново. Если Вам так хочется заблокировать ее от записи, эксперимента ради, оторвите 5-ю ножку — это вход памяти. Микросхема очень тяжело выпаивается из платы — такое впечатление, что перед тем как залить припоем, ее запрессовали в посадочные отверстия. Но не расстраивайтесь: перепрограммировать ее можно прямо на плате, а если будет необходимость удаления — воспользуйтесь кусачками; ) Чуть левее на плате есть перемычка (на фото показано), закоротив которою мы заставим аппарат печатать сетку.
Это работает даже на заблокированном по тонеру аппарате — проверено. Более того, аппарат, который после апдейта стал требовать карту инициализации (пока так и не победил), при данной закоротке тоже печатал сетку. Этакий аналог «матроски» у HP и Canon. Теперь пройдемся по содержимому. Ниже приведен дамп, считанный из 24С16. В настоящее время его удалось несколько расшифровать.
Замечание: запись идет справа налево, под адресом чего либо подразумевается адрес начала слова. Слово может быть как однобайтным, так и состоять из нескольких байт. Символы, соответствующие шестнадцатиричным кодам значения не имеют и в разной кодировке могут отображаться по разному. 0000h: 72 65 70 6D 70 6C 75 67 FF 00 00 00 00 00 00 00; repmplugя. 0010h: 00 54 E3 09 41 00 00 00 00 00 E0 F3 44 00 00 80;.Tг.AауDЂ 0020h: 3F 00 00 00 00 FF 00 00 00 00 00 00 00 00 54 E3;?
ЯTг 0030h: 09 41 00 00 00 00 00 E0 F3 44 00 00 80 3F 00 00;.AауDЂ? 0040h: 00 00 FC 00 00 00 00 00 00 00 00 54 E3 09 41 00; ьTг.A. 0050h: 00 00 00 00 E0 F3 44 00 00 80 3F 00 00 00 00 FF;.
Я 0060h: 83 96 83 42 00 00 00 00 54 E3 09 41 00 00 00 00; ѓ–ѓB.Tг.A. 0070h: 00 00 F3 44 00 00 80 3F 00 00 00 00 FF 74 BD 9A; уDЂ?. ЯtЅљ 0080h: 41 00 00 00 00 54 E3 09 41 00 00 00 00 00 00 F3; A.Tг.Aу 0090h: 44 00 00 80 3F 00 00 00 00 FF 00 00 00 00 00 00; DЂ?. Я 00A0h: 00 00 54 E3 09 41 00 00 00 00 00 00 F3 44 00 00; Tг.AуD 00B0h: 80 3F 00 00 00 00 FF 00 00 00 00 00 00 00 00 54; Ђ?. ЯT 0750h: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00;.
0760h: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00;. 0770h: 00 00 FF 00 00 FF 00 00 00 00 00 00 00 00 00 05; яя. 0780h: 06 00 00 76 01 00 00 00 00 00 00 6D 05 00 00 00; v.m.
0790h: 00 00 00 45 00 00 00 14 00 00 00 00 00 00 00 00; E 07A0h: 00 00 00 00 00 00 00 4D 00 00 00 00 00 00 00 01;.M 07B0h: 00 00 00 1A 65 03 00 00 00 00 00 00 00 00 00 00; e 07C0h: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00;. 07D0h: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00;. 07E0h: 00 00 00 00 00 00 00 FF FF FF FF FF FF FF FF FF;. Яяяяяяяяя 07F0h: FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF; яяяяяяяяяяяяяяяя Названия приведены один в один как на распечатке трассы.
Как Вставить Карту Тонера На 3100 Mfp Драйвер
Количество повторов значений счетчиков может быть разным. Количество байт и расположение некоторых счетчиков на данный момент пока не известны Счетчик отправл. Страниц: 2байта 2E5, 35A, 3CF, 444, 4B9, 52E, 5A3, 618, 68D, 702, 777 Счетчик получен. Страниц: 4байта 2E9, 35E, 3D3, 448, 4A4, 4BD, 519, 532, 58E, 5A7, 603, 61C, 678, 691, 6ED, 762, 77B Счетчик напечат. Страниц: 4байта 2EE, 363, 3D8, 537, 5AC, 621, 696, 70B, 780 Счетчик отсканир. Страниц: 4байта 2F2, 367, 3DC, 451, 784 Счетчик напечатанных страниц: 8байт?
История жизни легендарной женщины-пилота Амелии Эрхарт, исчезнувшей в ходе перелёта через Тихий океан в 1937 году, в её. Feb 19, 2012 - Название: Амелия Оригинальное название: Amelia Год выхода: 2009. Жанр: драма, мелодрама, приключения, биография.
Фильм Амелия (Amelia) смотреть онлайн бесплатно. (Amelia) 2009 смотреть онлайн. Название: Амелия (Amelia). Качество видео: HDRip. Feb 7, 2010 - newZone: Фильм: Амелия Оригинальное название: Amelia Год выхода: 2009 Жанр: драма, биография Режиссер: Мира Наир В ролях:.
36F, 3E4 Принтер не забирает бумагу: 7байт? 301, 376, 3EB, 360, 4D5, 54A, 5BF, 634, 6A9, 71E, 793 Замятие в принтере: 4байта 305, 37A, 3EF, 464, 4D9, 54E, 5C3, 638, 6AD, 722, 797 Замятие на выходе принтера: байта Нет подачи бумаги в сканер ADF: байта 07 ошибка при отпр.
Факса: байта 01 ошибка при отпр. Факса: байта 319, 38E, 403, 478, 4ED, 562, 5D7, 64C, 6C1, 736, 7AB Другие ошибки при отпр. Факса: 4байта 31D, 392, 407, 47C, 4F1, 566, 5DB, 650, 6C5, 73A, 7AF 64 ошибка при отпр. Обслуж.: байта Прием голос. На факс: байта Др. Ошибки при приеме факса: байта 32D, 3A2, 417, 48C, 501, 576, 5EB, 660, 6D5, 74A, 7BF Название скан. Файла: байта Др.
Ошибки при IP коммуникации: байта Автом. Вкл/Выкл.: байта Вст. Тонер карту: байта 341, 3B6, 423, 4B2, 4A0, 515, 58A, 5FF, 674, 6E9, 75E, 7D3 Кол-во пикселей (х10 000): 5байт 40F40B Счетчик ТОНЕР: 4байта 063, 080, 09D, 0BA, 168, 1D9 Теперь о 93АА46.
Ниже приведены дампы, считанные из этой микросхемы с краткими комментариями. Address.0.1.2.3.4.5.6.7.8.9.A.B.C.D.E.F 0000h: 00 00 00 00 00 00 00 00 00 25 00 05 00 00 00 00;% 0010h: 00 02 00 00 00 00 00 00 00 08 00 02 00 00 00 00;. 0020h: 00 00 FF FF 00 00 00 00 00 00 00 00 00 00 00 00; яя 0030h: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00;. 0040h: 00 01 00 00 00 00 00 00 00 00 00 00 00 00 00 00;. 0050h: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00;. 0060h: 00 02 00 00 00 00 00 00 00 00 00 00 00 00 00 00;.
0070h: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00;. Содержимое, соответствующее состоянию: «Тонер пуст» Address.0.1.2.3.4.5.6.7.8.9.A.B.C.D.E.F 0000h: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00;. 0010h: 00 02 00 00 00 00 00 00 00 00 00 00 00 00 00 00;. 0020h: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00;.
0030h: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00;. 0040h: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00;. 0050h: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00;. 0060h: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00;. 0070h: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00;.
